ترسیم نیم رخ های زمین شناسی

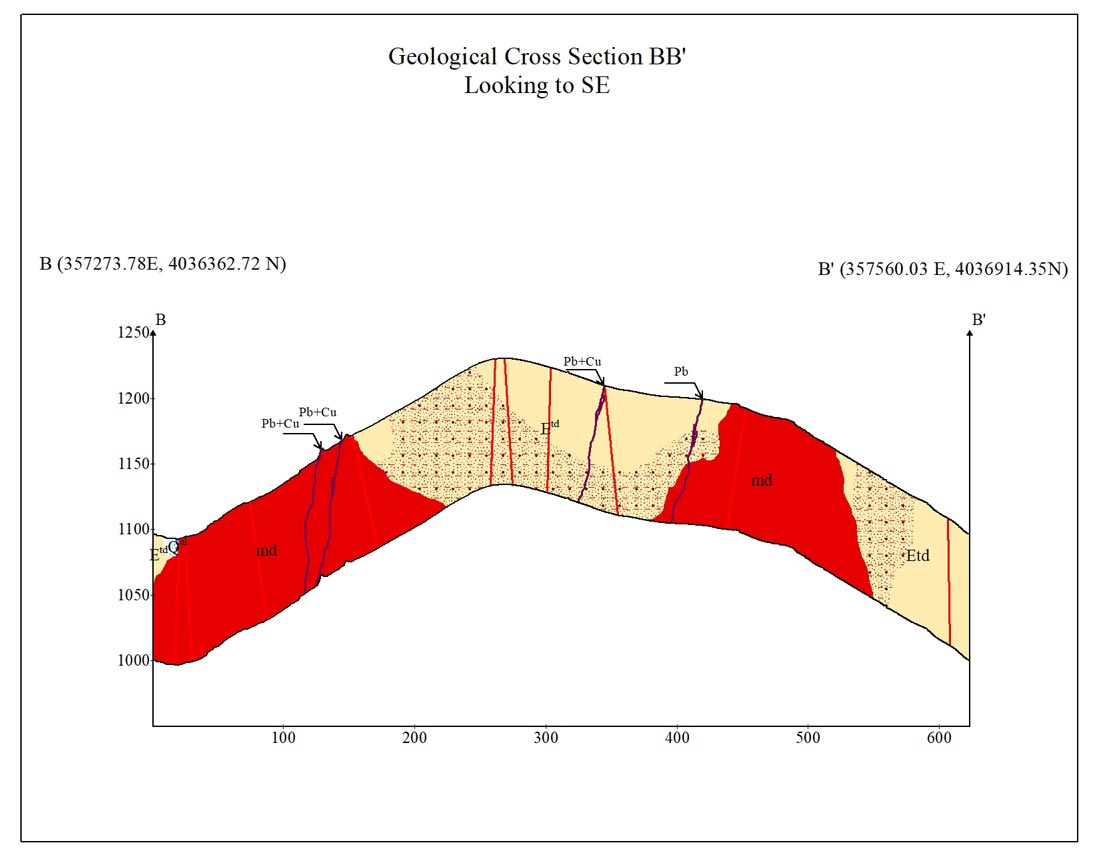

این محصول آموزشی در ارتباط با آموزش ترسیم نیم رخ های زمین شناسی یا به اصطلاح سکشن های نقشه های زمین شناسی است. در این محصول ترسیم نیم رخ های زمین شناختی با استفاده از نرم افزار ArcGIS آموزش داده شده است. امروزه این نرم افزار کاربرد وسیعی در علوم زمین شناختی دارد. نمایه مقطع زمین شناسی که اغلب به…

این محصول آموزشی در ارتباط با آموزش ترسیم نیم رخ های زمین شناسی یا به اصطلاح سکشن های نقشه های زمین شناسی است. در این محصول ترسیم نیم رخ های زمین شناختی با استفاده از نرم افزار ArcGIS آموزش داده شده است. امروزه این نرم افزار کاربرد وسیعی در علوم زمین شناختی دارد.

نمایه مقطع زمین شناسی که اغلب به سادگی به عنوان یک مقطع یا مقطع زمین شناسی نامیده می شود، یک نمایش گرافیکی از ویژگی های زیرسطحی و ساختارهای پوسته زمین در یک صفحه عمودی است. این روشی را برای تجسم لایه‌های سنگی مختلف، تشکیلات زمین‌شناسی و ساختارهایی که در زیر سطح زمین در یک مکان خاص وجود دارند، فراهم می‌کند.

در اینجا مولفه‌ها و اطلاعات کلیدی که معمولاً در مشخصات بخش زمین‌شناسی گنجانده می‌شود، آمده است:
1. مقیاس عمودی: مقیاس عمودی نشان دهنده عمق زیر سطح زمین است. معمولاً بسته به ترجیح زمین شناس یا واحدهای استاندارد منطقه، بر حسب متر یا فوت ترسیم می شود.
2. مقیاس افقی: مقیاس افقی نشان دهنده فاصله افقی در طول نیمرخ است. همچنین معمولاً با متر یا فوت اندازه گیری می شود و مقیاس بسته به منطقه مورد مطالعه می تواند متفاوت باشد.
3. لایه ها و سازندهای سنگی: لایه های سنگی مختلف و سازندهای زمین شناسی در نمایه به تصویر کشیده شده است. هر لایه دارای برچسب است و ضخامت آن معمولاً متناسب با ضخامت واقعی آن در سطح زیرین است.
4. گسل ها و چین خوردگی ها: اگر گسل ها (شکستگی در پوسته زمین) یا چین خوردگی (خمیدگی در لایه های سنگی) وجود داشته باشد، در نمایه نشان داده می شوند. گسل ها اغلب به صورت خطوط و چین ها به صورت لایه های منحنی یا چین خورده نشان داده می شوند.
5. روابط چینه شناسی: موقعیت های نسبی لایه ها و سازندهای سنگ، نشان داده شده است، که به نشان دادن ترتیب رسوب یا شکل گیری آنها کمک می کند.
6. نمادها و حاشیه نویسی: نمادها و حاشیه نویسی های مختلفی ممکن است برای ارائه اطلاعات اضافی در مورد ویژگی های زمین شناسی، مانند نوع سنگ، سن، ترکیب معدنی، یا سایر جزئیات مرتبط گنجانده شود.
7. راهنمای نقشه: یک راهنما یا کلید اغلب برای توضیح نمادها، رنگ ها و حاشیه نویسی استفاده شده در نمایه گنجانده می شود.

پروفیل های بخش زمین شناسی معمولاً توسط زمین شناسان برای موارد زیر استفاده می شود:

  • درک زمین شناسی زیرسطحی یک منطقه خاص.
  • تاریخچه رسوب، فرسایش و رویدادهای زمین ساختی را تفسیر می کنند
  • شناسایی منابع معدنی بالقوه یا ذخایر هیدروکربنی.
  • برای پروژه های مهندسی و ساختمانی، مانند تونل، سد، یا پی ساختمان برنامه ریزی می کنند
  • ارزیابی خطرات زمین شناسی، مانند احتمال وقوع زمین لغزش یا زلزله

ایجاد یک نمایه بخش زمین شناسی، معمولاً شامل جمع آوری داده ها از منابع مختلف، از جمله نقشه های زمین شناسی، داده های گمانه، بررسی های لرزه ای و مشاهدات میدانی است. سپس، از این داده ها برای نمایش دقیقی از زمین شناسی زیرسطحی برای یک مکان خاص استفاده می شود.


ویژگی های محصول

  • مدرس: دکتر حامد پرندوار
  • تخصص: کارشناس سنجش از دور و پردازش تصاویر ماهواره ای در زمین شناسی و معدن
  • موضوع: ترسیم نیم رخ های زمین شناسی
  • نرم افزار: ArcGIS
  • مدت زمان آموزش: حدود 3 ساعت
  • مخاطب: علاقمندان زمین شناسی، مهندسی معدن و سنجش از دور راداری
  • نوع آموزش: ویدیویی
  • داده های تمرینی:‌ ندارد
  • پیش نیاز: آشنایی مقدمانی با ArcGIS

تهیه آموزش:

برای تهیه و دانلود آموزش بر روی دکمه زیر کلیک کنید. پس از خرید علاوه بر ارسال لینک های دانلود به آدرس ایمیلتان، در پنل کاربری شما نیز در دسترس است.


قسمت کوتاهی از آموزش


معرفی مدرس

  • حامد پرندوار
  • کارشناس سنجش از دور و پردازش تصاویر ماهواره ای
  • دارنده مدرک کارشناسی مهندسی معدن – اکتشاف از دانشگاه تهران جنوب
  • دارنده مدرک کارشناسی ارشد مهندسی معدن – اکتشاف از دانشگاه تهران جنوب
  • دارنده مدرک دکترای زمین شناسی اقتصادی از دانشگاه تهران شمال
  • نویسنده کتاب های آموزش منحصر به فرد نرم افزار ArcGIS مقدماتی و پیشرفته
  • عضو نظام مهندسی تهران

عناوین آموزشی

آموزش شامل دو بخش است که در زیر با جزئیات آورده شده است:

بخش اول: چگونگی ترسیم رویه توپوگرفی نیم رخ های زمین شناسی

  • ترسیم خط رویه از نقشه DEM
  • استفاده از نوار ابزار 3DAnalyst
  • آماده سازی رویه جهت تبدیل لایه نقطه ای به خط توپوگرافی
  • تنظیمات خطوط دکارتی طول و عرض جغرافیایی
  • ترسیم خط رویه توپوگرافی



بخش دوم: ترسیم نیم رخ های زمین شناختی و ترسیم واحدهای زمین شناختی

  • اصلاح شبکه دکارتی براساس مقیاس نقشه
  • چگونگی تعیین محل عوارض زمین شناسی بر روی رویه توپوگرافی
  • طریقه ترسیم لایه های خطی و پلی گونی مانند گسل ها، آبراهه ها، واحدهای زمین شناسی و… در داخل نیم رخ زمین شناسی
  • طریقه برچسب گذاری لایه ها روی نیم رخ کشیده شده
  • ترسیم نهایی نیم رخ زمین شناسی

معرفی نرم افزار

در این محصول، از نرم افزار ArcGIS جهت ترسیم مقاطع زمین شناسی استفاده شده است. امروزه این نرم افزار به طور گسترده در علوم زمین مورد استفاده قرار می گیرد. کاربردهای GIS در زمینه های مختلف مانند کشاورزی، منابع طبیعی، منابع آب و آبخیزداری، جنگلداری، معادن، زمین شناسی، مهندسی، بلایای طبیعی، سیل، زلزله، شهرسازی، کاربری اراضی، مکان یابی و… می باشد

در این محصول آموزشی از نقشه های زمین شناسی به عنوان داده های مبنای آموزش استفاده شده است.

کاربرد این محصول آموزشی در زمینه ترسیم نیم رخ های زمین شناسی و چگونگی تحلیل این نیم رخ ها با استفاده از نرم افزار ArcGIS است.


تهیه آموزش:

برای تهیه و دانلود آموزش بر روی دکمه زیر کلیک کنید. پس از خرید علاوه بر ارسال لینک های دانلود به آدرس ایمیلتان، در پنل کاربری شما نیز در دسترس است.
