محاسبه فرونشست به روش PSInSAR
این محصول آموزشی در ارتباط با آموزش استفاده از تصاویر راداری ماهواره ای سنتینل ۱ برای پایش فرونشست زمین  است. در این آموزش، محاسبه فرونشست دشت ورامین در نرم افزار SARPROZ و بررسی همبستگی تغییرات سطح آب زیرزمینی و فرونشست در این منطقه آموزش داده می شود. این نرم افزار تحت متلب و یک نرم افزار تجاری است. لایسنس سه…

این محصول آموزشی در ارتباط با آموزش استفاده از تصاویر راداری ماهواره ای سنتینل ۱ برای پایش فرونشست زمین  است. در این آموزش، محاسبه فرونشست دشت ورامین در نرم افزار SARPROZ و بررسی همبستگی تغییرات سطح آب زیرزمینی و فرونشست در این منطقه آموزش داده می شود.

این نرم افزار تحت متلب و یک نرم افزار تجاری است. لایسنس سه ماهه این نرم افزار با ثبت نام در سایت https://www.sarproz.com  در اختیار کاربر قرار می گیرد. نحوه نصب این نرم افزار و اجرای روش PSInSAR در این آموزش گفته شده است.


ویژگی های آموزش

  • مدرس: زهرا آزرم
  • تخصص: کارشناس سنجش از دور
  • موضوع: آموزش محاسبه فرونشست با روش PSInSAR
  • نرم افزار: sarproz
  • مدت آموزش: 80 دقیقه
  • فرمت: ویدئوی آموزشی MP4
  • مخاطب: علاقه مندان سنجش از دور راداری
  • داده تمرینی: ندارد
  • پیش نیاز: آشنایی مقدمانی با PSInSAR

تهیه آموزش:

برای تهیه این آموزش بر روی دکمه زیر کلیک کنید. پس از تهیه، لینک های دانلود علاوه بر اینکه در پنل کاربری شما قرار می گیرد به ایمیل شما نیز ارسال می شود.


معرفی مدرس

  • زهرا آزرم
  • کارشناس سنجش از دور و هوش مصنوعی
  • دارنده مدرک کارشناسی ارشد سنجش از دور از دانشگاه اصفهان
  • تخصص در حوزه فرونشست و منابع آب زیرزمینی

عناوین آموزشی

  • بخش اول: مقدمه‌ای در مورد مفاهیم پایه PSInSAR و فرونشست زمین
  • بخش دوم: نصب نرم‌افزار SARPROZ
  • بخش سوم: فراخوانی تصاویر سنتینل ۱
  • بخش چهارم: تعیین منطقه مورد مطالعه و انتخاب تصویر پایه
  •  بخش پنجم: مراحل اجرای روش PSInSAR در نرم افزار  SARPROZ
  •  بخش ششم: تعیین پارامترهای آماری برای انتخاب نقاط پراکنشگر

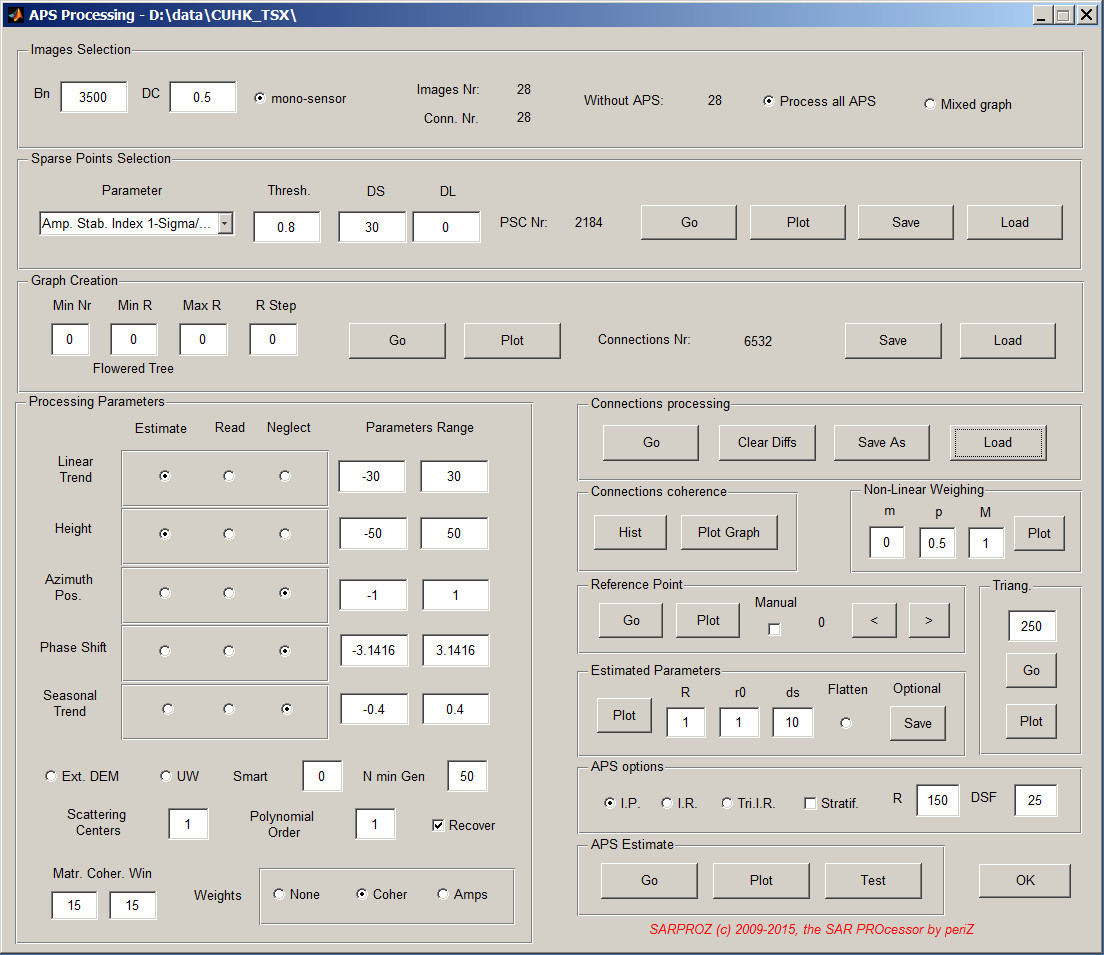

  • بخش هفتم: تصحیحات اتمسفری APS Estimation
  • بخش هشتم: خروجی CSV سری زمانی فرونشست نقاط
  •  بخش نهم: خروجی KML فرونشست نقاط پراکنشگر و نقشه فرونشست
  • بخش دهم: بررسی همبستگی تغییرات سطح آب زیرزمینی و فرونشست در اکسل


معرفی نرم افزار

نرم افزار SARPROZ  یک نرم افزار علمی تجاری است و پردازش­ ها می­ تواند در محیط متلب و یا به صورت کامپایل شده و مستقل از متلب روی هر سیستم عاملی اجرا شود.

SARPROZ ابزاری بسیار قدرتمند است که طیف گسترده­ ای از تکنیک تداخل سنجی راداری را پوشش می دهد. یکی از روش های سری زمانی مورد استفاده در محاسبه فرونشست روش PSInSARاست که در این نرم افزار کاربردوست به راحتی قابل اجرا است.


کاربرد

 به دلیل آسیب­ های ناشی از فرونشست زمین و تأثیرات مخرب آن بر سازه های دست­ساز و پیشروی آن به سمت مناطق مسکونی  نیاز شدیدی به کنترل و پیشگیری از این پدیده وجود دارد. در گام اول برای پیشگیری از این پدیده باید سطح پیوسته فرونشست مناطق مستعد، تهیه شود.

یکی از رو­ش ­های مورد استفاده برای محاسبه فرونشست روش تحلیل سری زمانی تداخل سنجی راداری مبتنی بر پراکنشگرهای دائمی (PSInSAR) است که در این آموزش نحوه اجرای آن در نرم افزار SARPROZ توضیح داده می شود.


مخاطبان

 با توجه به اینکه اکثر  نرم افزارهای راداری برای لینوکس طراحی شده است. نرم افزار SARPROZ برای افرادی که تمایل دارند فقط با نرم افزارهای تحت ویندوز کار کنند، مناسب است. نرم‌افزار SARPROZ یک نرم‌افزار قدرتمند در زمینه سنجش از دور راداری است که به‌عنوان یک ابزار تحلیلی جامع برای مطالعه فرونشست زمین  ارائه می‌شود. افراد و گروه‌های مختلفی به این نرم‌افزار نیاز دارند:

  • محققان و دانشجویان دانشگاهی: دانشجویان و محققان در زمینه‌های زمین‌ساخت، ژئوفیزیک، ژئودزی، ژئومورفولوژی و مهندسی ژئوتکنیک می‌توانند از SARPROZ برای مطالعه فرونشست زمین و تحلیل داده‌های راداری بهره ببرند.
  • متخصصان سنجش از دور: افرادی که به طور حرفه‌ای در زمینه سنجش از دور فعالیت می‌کنند، مانند متخصصان مخابرات راداری (SAR)، مهندسین سنجش از دور، و تحلیل‌گران داده‌های راداری می‌توانند از SARPROZ برای پردازش و تحلیل داده‌های SAR استفاده کنند.
  • زلزله‌شناسان: متخصصانی که در زمینه  زلزله‌شناسی فعالیت می‌کنند، می‌توانند با استفاده از SARPROZ داده‌های راداری را برای مطالعه حرکات زمین و فرونشست‌ها در اثر زلزله به‌کار بگیرند.
  • مهندسان عمران و مخابرات: در زمینه‌های مهندسی عمران و مخابرات، اطلاعات فرونشست زمین بسیار مهم است.
  • مدیران پروژه‌های زیرساختی: مدیران و مهندسان پروژه‌های زیرساختی، مانند ساخت و ساز راه و راه‌آهن، مخابرات، نیروگاه‌ها، تأسیسات صنعتی و تحت فشار می توانند از اطلاعات فرونشست زمین برای برنامه‌ریزی و طراحی پروژه ها استفاده کنند.

تهیه آموزش:

برای تهیه این آموزش بر روی دکمه زیر کلیک کنید. پس از تهیه، لینک های دانلود علاوه بر اینکه در پنل کاربری شما قرار می گیرد به ایمیل شما نیز ارسال می شود.

نوشته های مرتبط :

آموزش های رایگان پیشنهادی :

42 دیدگاه. ارسال دیدگاه جدید

  • سلام آیا نرم افزار SARPROZ هم مانند نرم افزار ENVi بر روی سیستم عامل ویندوز به صورت مستقل نصب می‌شود و در حین پردازش ps درSARPROZ نیاز به رفتن به محیط نرم افزار دیگری نیست.

    پاسخ
  • زهرا آزرم
    1402-06-11 1:04 ب.ظ

    بله به صورت مستقل از متلب هم نصب میشه
    خیر تمام پردازش ها در خود نرم افزار انجام میشه و میتوان با فرمت های csv, kml, geotiff خروجی گرفت.

    پاسخ
  • آرش فتح الهی
    1402-06-11 8:12 ب.ظ

    سلام و خسته نباشید. دقت برآورد فرونشست به روش PS با نرم افزار SARPROZ بیشتر هستش یا SARscape ؟ اصلا میشه گفت فرقی دارند؟

    پاسخ
  • زهرا آزرم
    1402-06-11 9:45 ب.ظ

    سلام
    با توجه به اینکه در نرم افزار sarscape روش DInSAR و در نرم افزار Sarproz علاوه بر DInSAR روش PSInsar هم قابل اجراست. Sarproz برای بحث پایش فرونشست مناسب تر هست. چون روش PSInSAR یک روش سری زمانی تکنیک تداخل سنجی راداری است و از یک مجموعه تصاویر استفاده میکند برای پایش فرونشست که یک پدیده تدریجی است دقت بالاتری نسبت به روش DInSAR دارد.

    پاسخ
    • آرش فتح الهی
      1402-06-13 2:40 ب.ظ

      با عرض معذرت راستش رو بخواید SARscape هم روش های سری زمانی PS و SBAS رو داره بخاطر همین این سوال رو پرسیدم که انجام این روش در کدوم یک از نرم افزارها بهتر جواب میده؟

      پاسخ
      • زهرا آزرم
        1402-06-13 10:39 ب.ظ

        درست میفرمایید sarscape این روش ها را دارد. ولی بحث عملی پایش فرونشست در یک نرم افزار صرف داشتن روش های SBAS و PSI نیست باید دید که آیا قابل اجرا در موارد پروژه ای و واقعیت هست یا خیر. فرض کنید فقط ۲۰ تصویر دارید پردازش های روش های سری زمانی در این نرم افزار حتی با یک سیستم با رم ۳۲ گیگ تقریبا یک هفته طول میکشد در صورتی که در نرم افزار Sarpez یک روز زمان میبرد . در مورد انتخاب نرم افزار مخصوصا اگر تعداد تصاویر و منطقه بزرگ دارید باید دقت کنید به زمان پردازش ها و توانایی سیستم.
        sarscape برای روش DInSAR مناسب هست و Sarproz برای PSInSAR

        پاسخ
        • آرش فتح الهی
          1402-06-14 1:37 ق.ظ

          خیلی ممنون بابت پاسخوییدبسیار جامع و مفید بود؛ خانم مهندس ممکنه ایمیلتون رو قرار بدید برای راهنمایی های بیشتر در این زمینه باتشکر

          پاسخ
  • با سلام و احترام و با تشکر از آموزش خوبی که تهیه کردید.
    ای کاش چند تصویر به صورت عکس از خروجی نهایی میگذاشتید.
    آیا با این روش میزان فرونشست در مکان های مشخص مثل پایه های پل یا ساختمان ها نیز مشخص میشه.
    در روش شما از چند تصویر برای برآورد فرونشست استفاده میشه.
    با تشکر

    پاسخ
  • زهرا آزرم
    1402-06-12 12:47 ق.ظ

    سلام
    عکس از خروجی برای نمونه گذاشته شده که بین نقاط پراکنشگر دائمی درون یابی شده ولی به صورت کلی خروجی نهایی روش psinsar جا به جایی ها به صورت گسسته در نقاط پراکنشگر دائمی است که در نرم افزار sarproz میتوانید با فرمت های مختلف همین نقاط را خروجی بگیرید.
    نقاط پراکنشگر دائمی در ساختمان ها پل ها سدها و به طور کلی در مناطق با جنس سنگ و بدون تغییر انتخاب میشوند و فرونشست با دقت میلی متر در این نقاط محاسبه می‌شود.

    برای پردازش های psinsar به حداقل ۱۵ تا ۲۰ تصویر نیاز دارید.

    پاسخ
  • شاهرخ پوربیرانوند
    1402-06-12 4:29 ب.ظ

    سلام

    قسمت سوم ویدئوی آموزشی نرم افزار SARPROZ که امروز خریداری کردم از نظر صدا مشکل داره و اصلا قابل استفاده نیستو لطفا رسیدگی بفرمایید.

    با تنشکر
    بیرانوند
    1402.06.12

    پاسخ
    • سلام
      همکنون فیلم سوم رو بررسی کردم و مشکلی ندیدم
      مشکل رو بیشتر توضیح بدید
      همچنین یکبار با Player دیگری فیلم را پخش کنید و نتیجه را اطلاع دهید

      پاسخ
  • با سلام و احترام
    آیا با سیستم های معمولی خانگی مثل رم4 و ویندوز 7 میشه انجام داد یا اینکه مثل روش Sbas نیاز به سیستم های پردازش فوق سریع داره.
    آیا با این روش میشه از تصاویر Envisat Asar هم استفاده کرد.

    پاسخ
  • زهرا آزرم
    1402-06-12 9:46 ب.ظ

    سلام بستگی به وسعت منطقه و تعداد تصاویرتون داره.
    بله از تصاویر envisat هم میتونید استفاده کنید

    پاسخ
  • شاهرخ پوربیرانوند
    1402-06-13 4:49 ب.ظ

    با سلام و احترام. با نرم افزارهای دیگه هم پلی کردم اما مشکل صدا در فایل سوم حل نشد. دو فایل اول مشکلی ندارن.
    ممنون می شم پیگیری بفرمایید.

    پاسخ
    • سلام
      مشکل صدا دقیقا چیه؟ ضعیفه؟

      پاسخ
      • شاهرخ پوربیرانوند
        1402-06-13 6:51 ب.ظ

        نه اصلا صدایی نیست. یه نویزی به گوش می رسه.

        پاسخ
        • من الان فیلم شماره 3 را دانلود و پخش کردم. مشکلی ندیدم. شما لطفا یکبار این فایل را از گوشی دانلود و پخش کنید ببینید همین مشکل را دارد. در واقع یعنی در گوشی شما نیز صدا نویز دارد.

          پاسخ
          • شاهرخ پوربیرانوند
            1402-06-14 8:07 ب.ظ

            سلام من روی کامپیوتر می بینم فایل ها رو. در مورد فایل های دیگر حتی دو قسمت ابتدایی همین آموزش هیچ مشکلی وجود ندارد.

          • سلام
            لطفا ایمیلتان را چک کنید.

  • sajjadakheratii
    1402-06-17 11:11 ب.ظ

    سلام . وقت بخیر
    آیا نقشه خروجی فرونشست به صورت tiff هست؟

    پاسخ
  • Mohammad Ho3eini
    1402-07-18 12:16 ق.ظ

    با سلام و عرض ادب خدمت شما سرکار خانم آزرم
    من دانشجو دوره عالی تون هستم و دارم در روند پایان نامه م ازش استفاده میکنم ولی الان زمانی که فایلهای Master و Slave v رو Extraxtion میکنم به ارور unrecognized function or variable ‘ImgInfo’ روبه رو میشم و هرکاری میکنم برطرف نمیشه ممنون میشم راهنماییم کنید.
    توضیحیم راجع به فایل هام بدم من 29 فایل دارم که از سایت https://scihub.copernicus.eu/dhus/#/home دانلود شدن که همگی SLC وبا ویژگی VV هستش

    پاسخ
    • زهرا آزرم
      1402-07-18 10:53 ب.ظ

      سلام
      ورژن متلب ۲۰۲۲ نصب کنید.

      پاسخ
      • Mohammad Ho3eini
        1402-07-19 10:29 ق.ظ

        خیلی ممنون ورژن متلبم ۲۰۲۳ هستش لازم عوض کنم ۲۰۲۲؟!
        بعد اگه میشه از طریق ایمیل باهاتون در ارتباط باشم و ازتون راهنمایی بگیرم؟!

        پاسخ
        • لطفا سوالاتتون رو همینجا بنویسید که برای بقیه هم قابل استفاده باشد

          پاسخ
        • زهرا آزرم
          1402-07-19 12:48 ق.ظ

          گاهی اوقات ورژن سارپروز با ورژن متلب به مشکل میخوره
          به ادمین سارپروز که لایسنس فرستادن براتون ایمیل بزنید و بپرسید برای لایسنسی که براتون فرستادن چه ورژنی از متلب مناسبه.
          اصولا بهتره اگه سارپروز ۲۰۲۳ دارید متلب ۲۰۲۲ باشه چون اپدیت های متلب سریعتر از سارپروز هست و ممکنه مشکلات از این قبیل پیش بیاد.

          پاسخ
          • سلام خانم مهندس وقتتون بخیر
            خانم مهندس من مشکل قبلیم حل شد و جهت اطلاع مابقی دوستان، با پشتیبانی سارپروز ارتباط گرفتم و گفتن فایل تصاویر ماهواره ایم مشکل دارند.
            یه سوال دیگه داشتم خانم مهندس من وقتی ASP Processing تمامی اعمالی که شما انجام میدید رو طبق ویدیو رو انجام میدم ولی درقسمت نهایی ASP Estimate رو میزنم بعد از کمی فرایند متوقف میشه و همچنان گزینه GO این بخش قرمز باقی میمونه نه تنها اجازه استفاده از گزینه Testرو بهم نمیده، کلا صفحه باگ میخوره مجبور به بستن نرم افزار میشم ممنون میشم بازم راهنماییم کنید ممنون از پشتیبانی خوبتون

        • زهرا آزرم
          1402-08-08 7:08 ب.ظ

          سلام اگه GO قرمز میشه ارور داده باید از محیط command prompt متلب ارور رو بخونید. وقتی APS Estimation به درستی انجام نشه پارامتری محاسبه نشده که به شما نمایش بده و کلا نرم افزار توی مرحله قبل گیر کرده. رفع باگ کنید اول.

          پاسخ
          • Mohammad Ho3eini
            1402-08-09 1:41 ب.ظ

            سلام ممنونم از پاسخگویی سریعتون برای رفع باگ کردن باید pcodes رو از اول با متلب راه اندازی کنم؟ ممنون میشم راهنماییم کنید.
            واقعا تو روند پایان نامه مم به مشکل خوردم

        • زهرا آزرم
          1402-08-10 8:56 ق.ظ

          سلام
          برای هر مرحله که انجام میدید پیام های command prompt رو ببینید اگه جایی ارور باشه بهتون ارور رو میده.
          توی سایت sarproz قسمت forum میتونید اروری که بهتون میده رو سرچ کنید و ببینید مشکلتون از کجاست. برای هر سوال دیگه هم میتونید عضو بشید و همون قسمت سوالتون رو هم بپرسید.
          https://www.sarproz.com/sarproz-forum/

          پاسخ
    • زهرا آزرم
      1402-08-10 9:01 ق.ظ

      با اجرای هر مرحله در نرم افزار توضیحات در موردش توی command prompt اورده میشه اگه جایی ارور هم باشه توی همین قسمت بهتون نشون میده
      ارور رو میتونید توی لینک زیر سرچ کنید (یک گروه توی سایت سارپروز هست) ببینید مشکلتون چیه
      میتونید عضو هم بشید اگه سوالتون از قبل کسی نپرسیده باشه اجازه دارید بپرسید اونجا و بهتون جواب میدن.

      https://www.sarproz.com/sarproz-forum/

      پاسخ
  • باسلام و تشکر از آموزش خیلی خوب شما. برای جنوب غرب تهران طبق ویدیوهای شما برای سالهای ۲۰۲۱ تا ۲۰۲۲ به تعداد ۲۳ عکس را با تکنیک سری زمانی هم برای نقاط ps و هم برای spars خروجی گرفتم. اما متاسفانه نتایج و خروجی رو درست نشون نمی ده (نشست تجمعی در دوسال ۸۰ میلیمتر). سوالم اینه که آیا در آموزش تان تمام مراحل و منوها و پیش فرضها رو کامل گفتین

    پاسخ
    • زهرا آزرم
      1402-07-26 4:56 ب.ظ

      سلام
      بله تمام مراحل موردنیاز برای محاسبه جابه جایی با روش PSInSAR گفته شده خروجی هم بررسی شده
      شما باید طبق ویدیو پارامترهای Linear trend و ارتفاع رو مقادیر مناسب انتخاب کنید با توجه به منطقتون

      پاسخ
      • سپاس از شما خانم مهندس. مشکل حل شد. جهت اطلاع دوستان شاخص پراکندگی دامنه رو بجای عدد سخت گیرانه ۰.۲ عدد ۰.۲۵ قرار دادم در تمام آیتم های نرم افزار تا تعداد نقاط ps حذف شده در مرحله قبل رو در این مرحله اضافه کند.

        پاسخ
        • زهرا آزرم
          1402-07-27 9:34 ب.ظ

          موفق باشید.
          درسته
          در هر پروژه ای بسته به منطقه باید بازه شاخص پراکندگی دامنه بین 0.2 تا 0.4 تست بشه توی ویدیو در مورد این قسمت کامل توضیح داده شده که هر چقدر مقدار حد استانه رو بزرگتر انتخاب کنید تعداد نقاط بیشتری رو خواهید داشت.

          پاسخ
    • Abdullah yousofi
      1403-03-21 7:59 ب.ظ

      سلام خانم مهندس ببخشید نحوه محاسبه فرونشت در اثر زلزله باید در دوره چند روزه اجرا شود. من زلزله هرات افغانستان را میخواهم محاسبه نمایم ممنون

      پاسخ
      • زهرا آزرم
        1403-03-21 10:41 ب.ظ

        سلام
        در مقالات و تحقیقات معمولا گفته شده برای روش PSInSAR حداقل ۱۵ تصویر نیاز دارید که همبستگی زمانی بین تصاویر حفظ بشه.
        ولی بسته به اینکه شما فرونشست رو در چه بازه زمانی مثلا اگه میخواید در بازه یکسال بررسی کنید بهتره هر ماه حداقل یک تصویر داشته باشید.

        پاسخ
  • شاهرخ پوربیرانوند
    1402-10-06 2:37 ب.ظ

    سلام فایل مداری تو پردازش داده اصلا دانلود نمیشه و ارور میده. لطفا راهنمایی بفرمایید چیکار باید کرد؟

    پاسخ
    • زهرا آزرم
      1402-10-06 11:27 ب.ظ

      فایل های مداری رو به صورت دستی دانلود کنید و توی فولدر ORBITS بگذارید

      پاسخ
  • فاطمه عابدی
    1403-03-23 11:36 ق.ظ

    با سلام
    من می خوام سری زمانی بین 2017 تا 2023 رو انجام بدم آیا با این نرم افزار ممکن هست.
    بعد ایمیل زدم به سایت sarproz برای لایسنس هنوز چیزی دریافت نکردم.
    پیشاپیش تشکر از پاسخگوییتون

    پاسخ
  • فاطمه عابدی
    1403-03-23 11:52 ق.ظ

    با سلام
    تصاویر رو باید به صورت ماهانه دانلود کنم؟

    پاسخ
