مپلکس که به لاتین به صورت Maplex نوشته می شود ابزاری در نرم افزار ArcMAP است که برای لیبل گذاری پیشرفته استفاده می شود. مپلکس دارای قوانینی است که با تعیین آن ها می توانید کنترل بیشتر و بهتری بر روی محل قرارگیری لیبل ها، تکرار آن ها، اولیت بندی و برخورد آن ها داشته باشید. با دو مثال مپلکس…

مپلکس که به لاتین به صورت Maplex نوشته می شود ابزاری در نرم افزار ArcMAP است که برای لیبل گذاری پیشرفته استفاده می شود. مپلکس دارای قوانینی است که با تعیین آن ها می توانید کنترل بیشتر و بهتری بر روی محل قرارگیری لیبل ها، تکرار آن ها، اولیت بندی و برخورد آن ها داشته باشید.

مپلکس maplex در arcgis

با دو مثال مپلکس را بهتر توضیح می دهم:

1. فرض کنید تعدادی پارسل دارید و هر پارسل دارای یک کد منحصربفرد است که با آن شناسایی می شود. می خواهیم با نظم خاصی محل قرارگیری لیبل ها را مشخص کنیم. مثلا در پایین و سمت راست یا در بالا و سمت چپ

همچنین این محل قرارگیری را می توانیم توسط اولویت بندی مدیریت کنیم. در واقع اولویت مکانی با جایگاه پایین و سمت راست باشد. و اگر به هر دلیلی برای نرم افزار قرارگیری لیبل در این موقعیت میسر نبود به بالا و سمت چپ منتقل کند. می توانیم 9 اولویت برای محل قرارگیری تعیین نمائیم. با این ابزار می توانیم تکرار یک لیبل را نیز مشخص کنیم. مثلا در هر پلیگون فقط یک لیبل قرار بگیرد. یا اگر خیلی بزرگ بود با تعیین فاصله، تعداد تکرار را بیشتر کنیم.

2. فرض کنید خیابان هایی داریم . اسامی برخی از آن ها طولانی است. اگر از این نام های طولانی استفاده شود نقشه شلوغی خواهیم داشت. یکی از قابلیت های کاربردی و جالب مپلکس این است که می توانیم به جای استفاده از اسامی بلند، مخفف آن را استفاده کنیم. البته باید مخفف ها را با استفاده از قابلیت دیکشنری تعریف کنیم.

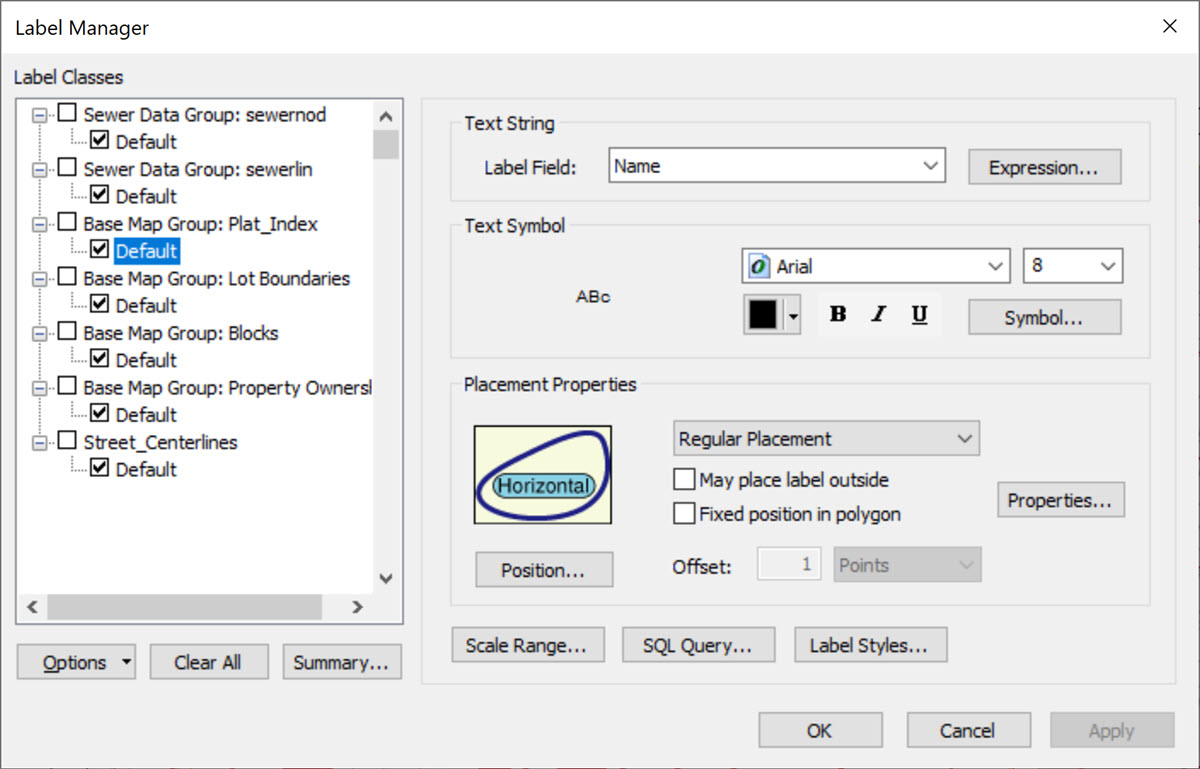

تفاوت مپلکس و لیبل استاندارد (پیش فرض)

در زمانی که از لیبل گذاری استاندارد استاده می کنیم کنترل کمی بر روی محل قرارگیری آن ها داریم، اما قدرت مپلکس در اعمال قوانین به هر لیبل و در نهایت کنترل بیشتر آن هاست.

نکته مهم: نرم افزار ArcMAP به طور پیش فرض از لیبل استاندارد استفاده می کند و برای استفاده از مپلکس باید آن را فعال کنیم


ویدئوی معرفی مپلکس
